Réaliser un dessin d'observation

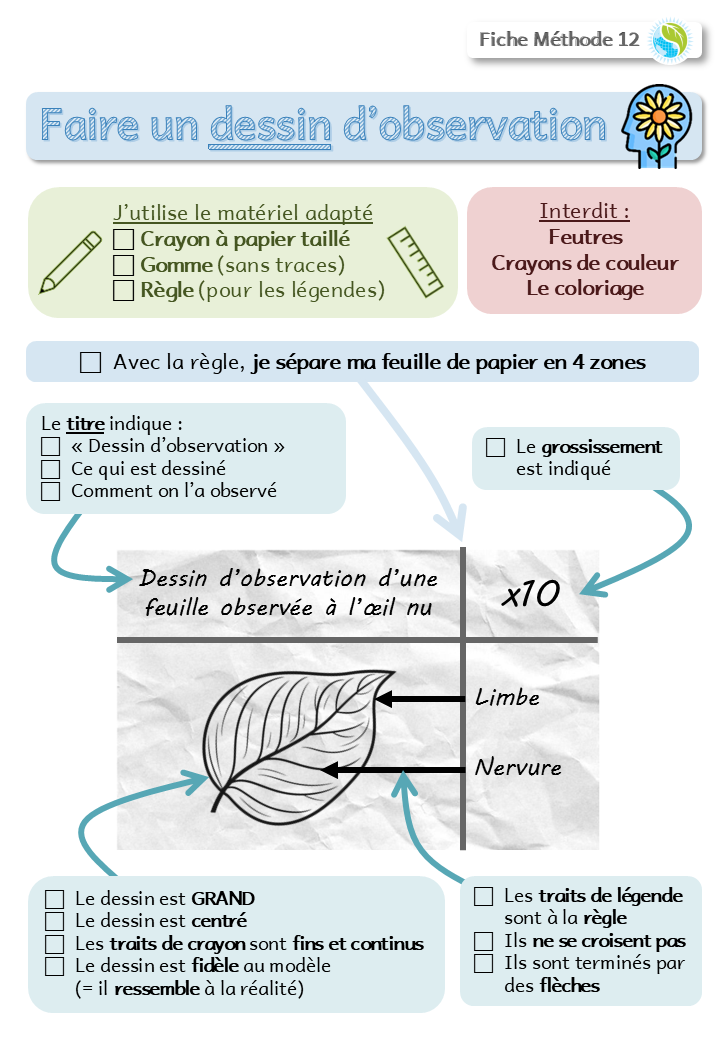

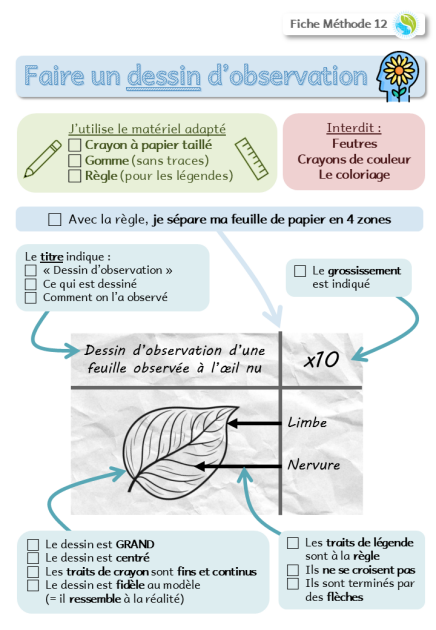

📄 Photocopie à coller : Fiche Méthode
Tu peux télécharger et imprimer la fiche méthode si tu le souhaites.
Exemple : Imaginons que l'on souhaite réaliser le dessin d'observation d'une feuille d'arbre
ÉTAPE 1 :
Je repère un élément que je souhaite dessiner.
Je prépare le matériel autorisé : un crayon à papier taillé et une règle (c'est tout !).
-----
ÉTAPE 2 :

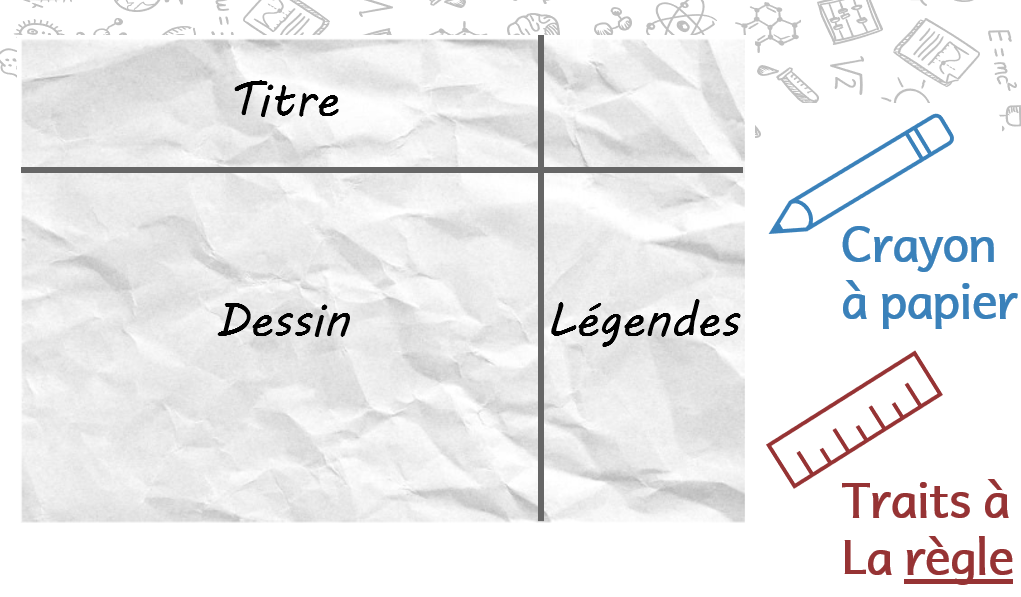

Je prépare la feuille à dessin en traçant dessus 2 traits pour délimiter 4 zones.
-----
ÉTAPE 3 :

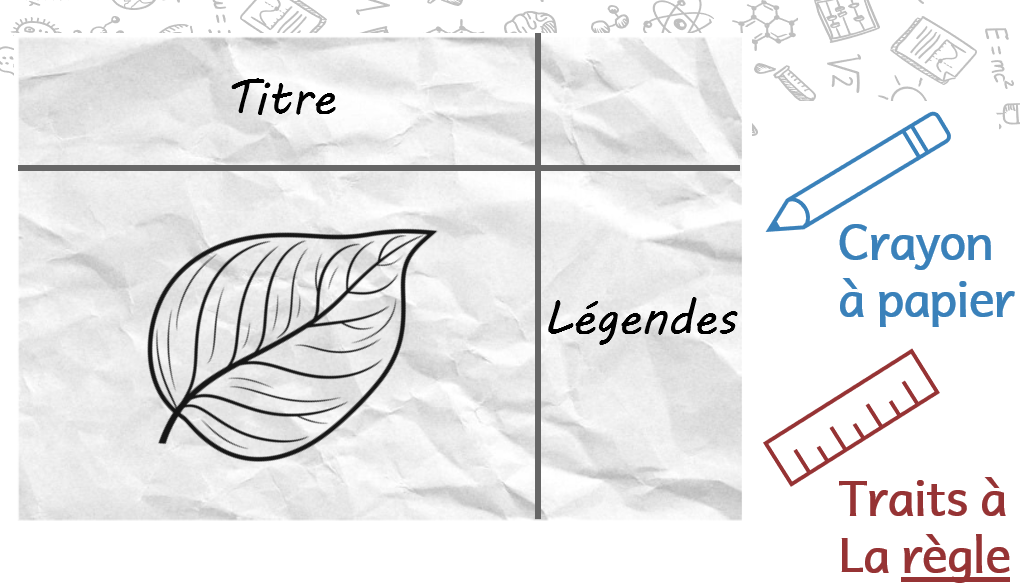

Je réalise mon dessin dans la zone la plus grande en observant attentivement ce que je dois dessiner.
Je fais attention :
Le dessin doit être fidèle (= ressembler au modèle)
Le dessin doit être grand et au centre de la zone
Les traits du dessin doivent être nets et continus (= pas de traits de dessinateur et pas de coloriage !)
-----
ÉTAPE 4 :

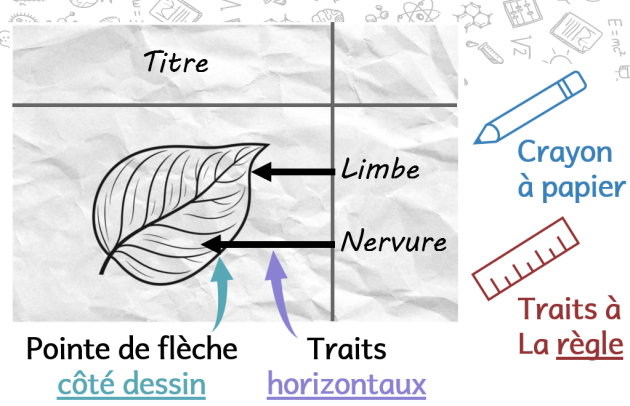

Je place les légendes en faisant attention aux règles suivantes :
Les traits de légende doivent être réalisés à la règle
Ils doivent êtres horizontaux, ne pas se croiser, et se terminer par une flèche (la flèche est du côté du dessin !)
Les mots de légende doivent être placés dans la zone de droite. On n'écrit pas sur le trait de légende, mais au bout du trait !
-----
ÉTAPE 5 :

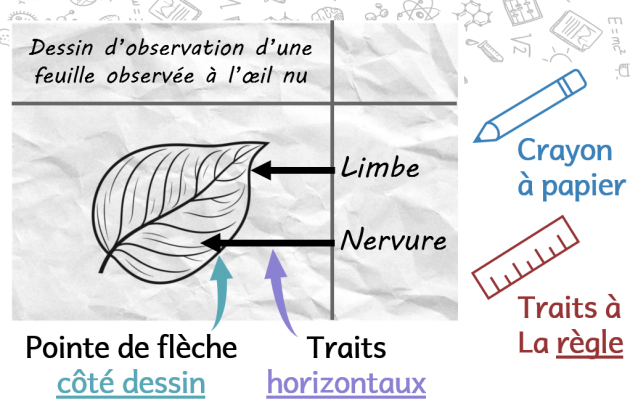

J'indique le titre dans la zone du haut. Le titre est en 3 parties :
Le type de représentation (= dessin, schéma, photo ?)
Ce qui est représenté
Le mode d'observation (= à l'œil nu, au microscope, à la loupe...)
-----
ÉTAPE 6 :

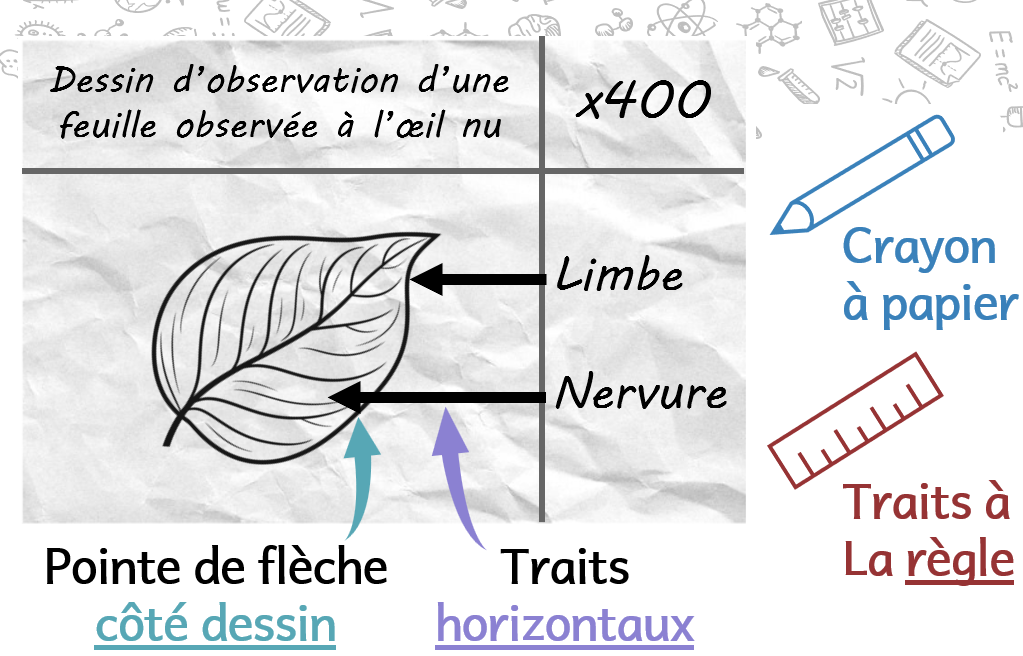

Si l'observation a été effectuée au microscope, je dois indiquer le grossissement dans la zone en haut à droite.

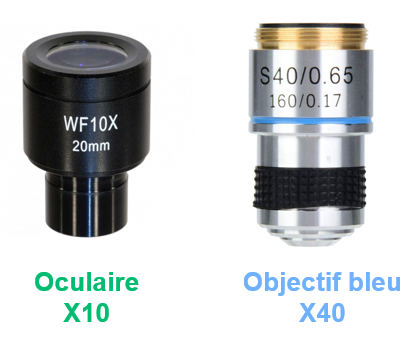

Pour le calculer, je regarde sur mon oculaire (là où je place l'œil quand j'utilise le microscope). C'est généralement un X10.
Je regarde ensuite mon objectif : le petit rouge est en général un X4 ; le moyen jaune un X10 ; le grand bleu un x40.
Pour trouver le grossissement, je dois faire Oculaire x Objectif.
Pour l'objectif bleu, cela donne par exemple 10 X 40 = X400
