Représenter des données sous la forme d'un graphique
Méthode : Savoir représenter des données sous la forme d'un graphique

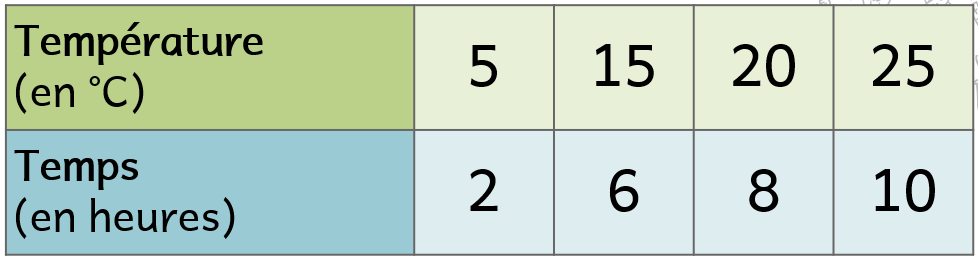

On part toujours du tableau de valeurs. On identifie les 2 grandeurs qui sont ici :
La température, en °C
Le temps, en heures
Imaginons que l'on souhaite réaliser un graphique représentant l'évolution de la température EN FONCTION du temps.
-----
ÉTAPE 1 :
On commence par tracer les deux axes perpendiculaires. On met une flèche au bout de chaque axe.
-----

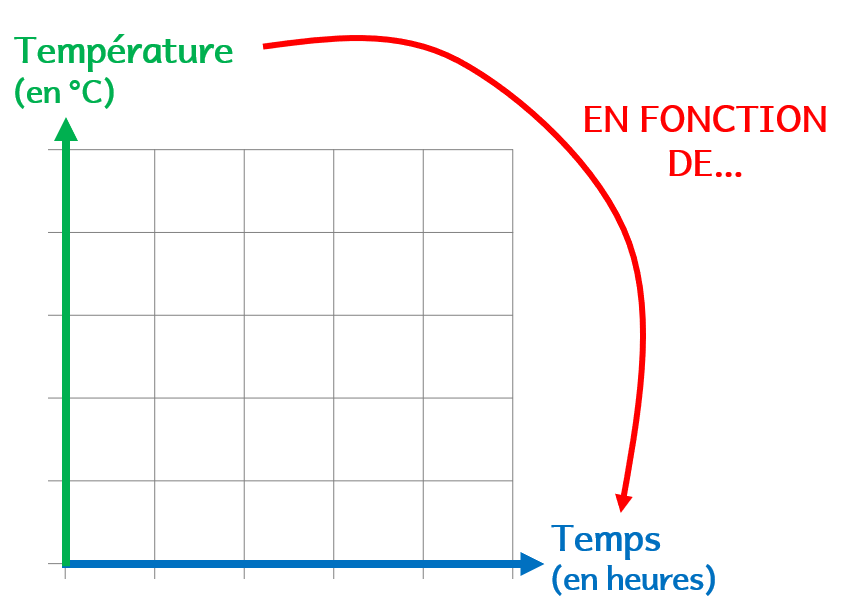

ÉTAPE 2 :
On place chaque grandeur du tableau au bout d'un axe, en indiquant également l'unité, et sans inverser : grandeur de l'axe des ordonnées EN FONCTION DE la grandeur de l'axe des abscisses.
-----

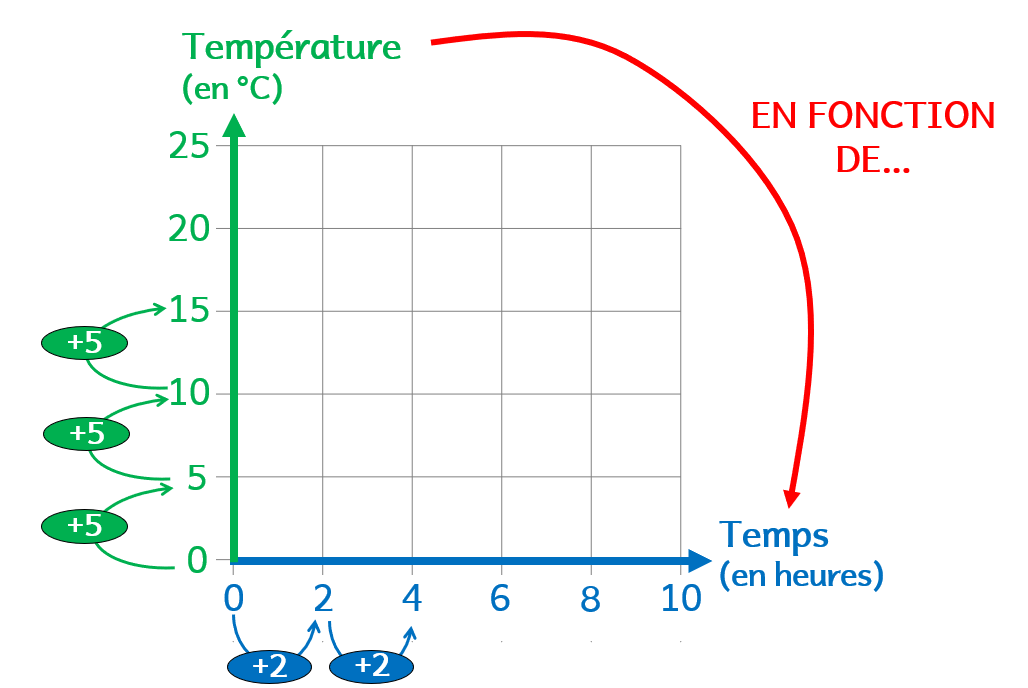

ÉTAPE 3 :
On gradue chaque axe de façon régulière, de façon à pourvoir placer toutes les valeurs du tableau.
Ici pour la température, on doit placer des valeurs allant de 5 à 25. On va donc graduer de 5 en 5.
Ici pour le temps, on doit placer des valeurs allant de 2 à 10. On va donc graduer de 2 en 2.
-----

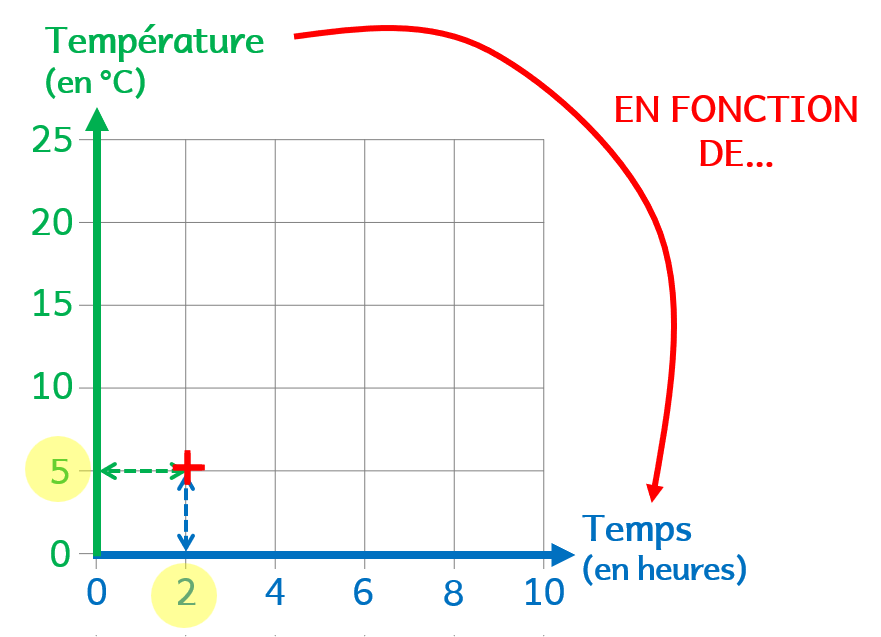

ÉTAPE 4 :
On place les valeurs du tableau sur le graphique en représentant les POINTS (en forme de +) !
Ici par exemple, on voit dans le tableau qu'à l'heure 2, la température est de 5°C.
On place un point (+) sur le graphique à l'intersection de 5°C et de 2 heures.
-----

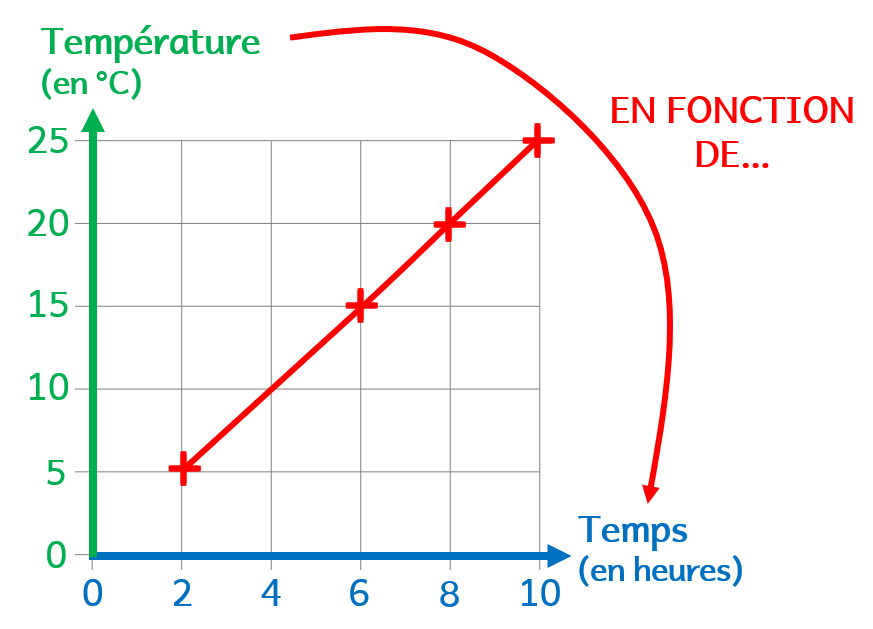

ÉTAPE 5 :
On recommence pour chaque valeur du tableau, puis on relie les points à main levée pour former la courbe.
-----

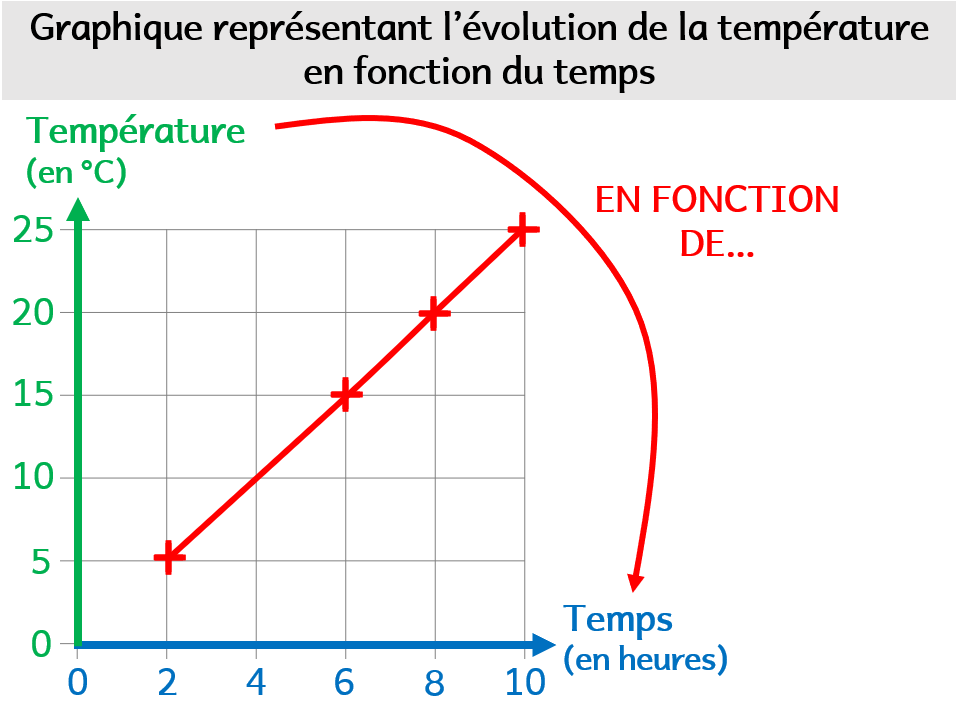

ÉTAPE 6 :
On ajoute un titre en se basant sur la consigne.
