Utiliser différentes échelles spatiales
📄 Photocopie à coller : Fiche Méthode
Tu peux télécharger et imprimer la fiche méthode si tu le souhaites.
Méthode : Utiliser une barre d'échelle
⚠️ Les tailles indiquées dépendent de la taille de l'écran utilisé... et seront peut être fausses.
Mais la méthode fonctionne !
-----
Imaginons que l'on souhaite connaitre la taille réelle de ce virus, observé au microscope optique, en utilisant la barre d'échelle située en haut à droite de la photographie.
-----
ÉTAPE 1 :
Je trace un tableau :
En ligne, les deux éléments de la photo : la barre d'échelle, et l'objet (qui est ici le virus rose).
En colonnes, les deux tailles possibles : la taille mesurable à la règle sur la photo, et la taille réelle.
Il ne faut pas se tromper en traçant le tableau, la suite en dépendra.
On cherche la case colorée en jaune : la taille réelle de l'objet photographié (ici le virus rose).
Pour la trouver, il faut commencer par compléter les 3 autres cases : A, B, et C.
-----
ÉTAPE 2 :

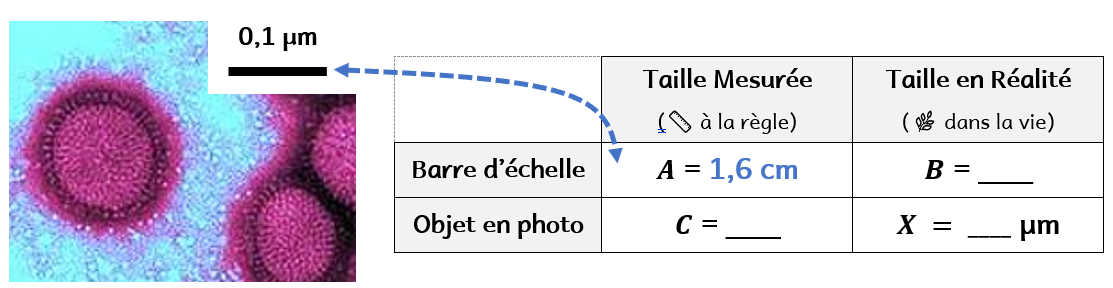

Pour trouver la taille mesurée de la barre d'échelle (Case A), on mesure la barre d'échelle avec la règle, et on indique la valeur trouvée dans le tableau.
-----
ÉTAPE 3 :

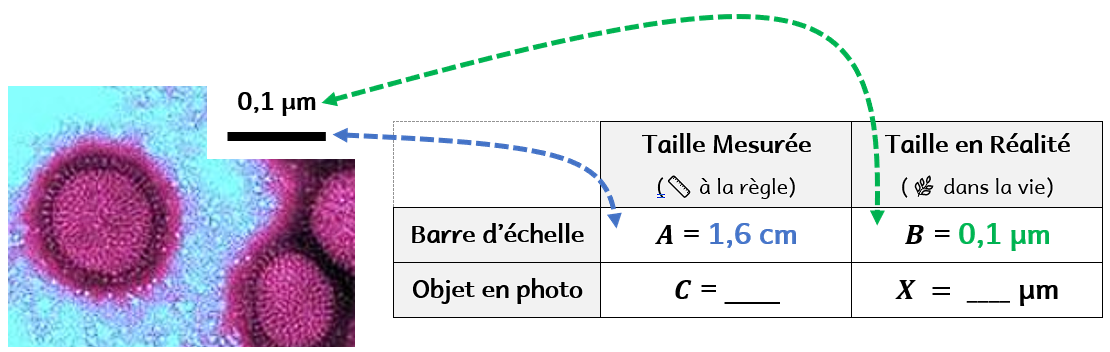

Pour trouver la taille RÉELLE de la barre d'échelle (Case B), on recopie dans le tableau la valeur indiquée au dessus de la barre d'échelle.
-----
ÉTAPE 4 :

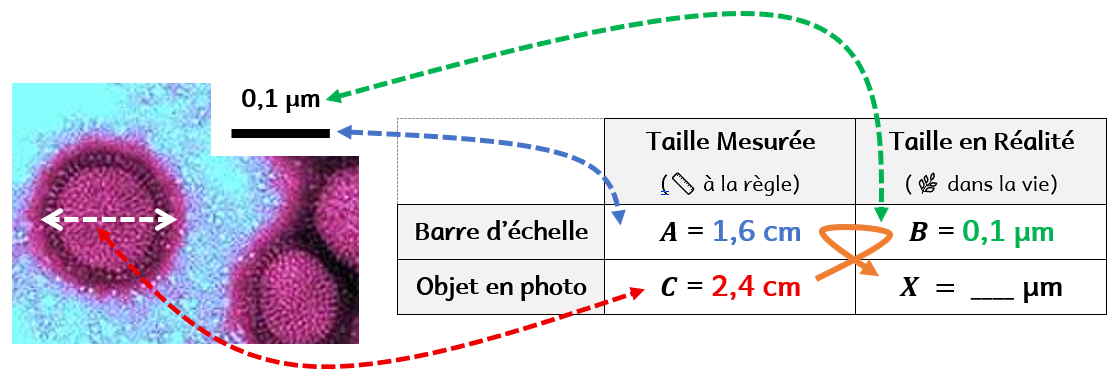

Pour trouver la taille mesurée de l'objet - ici le virus - (Case C), on mesure avec la règle l'objet photographié (ici le virus rose) et on indique la valeur trouvée dans le tableau.
-----
ÉTAPE 5 :
Pour trouver la taille réelle de l'objet photographié, on effectue un produit en croix en posant le calcul suivant :
-----
ÉTAPE 6 :
On termine en rédigeant une phrase réponse, sans oublier d'indiquer l'unité de mesure utilisée !
Ici : La taille réelle du virus photographié est de 0,15 µm.
Méthode : Utiliser un agrandissement
⚠️ Les tailles indiquées dépendent de la taille de l'écran utilisé... et seront peut être fausses.
Mais la méthode fonctionne !
Imaginons que l'on souhaite connaitre la taille réelle d'une cellule intestinale observée au microscope optique.
Je regarde la photo fournie. Je repère l’agrandissement : ici il est de x 810.
Je mesure avec une règle la taille de l’objet : Ici la cellule d’intestin (le long de la flèche blanche) mesure 4 cm.
La cellule a été agrandie 810 fois. Elle est donc 810 fois plus petite dans la réalité ! J’effectue le calcul 4 / 810 = 0,0049 cm.
Je rédige une phrase réponse : La taille réelle de la cellule intestinale photographiée est de 0,0049 cm.
