Exercice : Entraine toi au schéma fonctionnel ! (Niveau ⭐⭐)
Document : Le contrôle nerveux de l’activité cardiaque
Un cœur isolé de toute connexion nerveuse bat à une fréquence de 100 battements par minute. Pendant l’effort, des neurones localisés dans le bulbe rachidien (zone située sous le cerveau) s’activent, et envoient des messages nerveux au cœur en utilisant le nerf sympathique.
La réception de ces messages par le cœur provoque l’augmentation de la fréquence cardiaque.
La fréquence cardiaque est donc contrôlée par le système nerveux autonome, qui agit de façon inconsciente.
Question
En utilisant des informations issues du document ci-dessus, réalise un schéma fonctionnel montrant comment la fréquence cardiaque augmente pendant un effort physique.
Indice
Indicateurs de réussite :
🔲 Bulbe rachidien et 🔲 cœur représentés par des formes simples
🔲 Nerf sympathique représenté par une flèche
🔲 Message nerveux représenté
🔲 Augmentation de la fréquence cardiaque correctement indiquée
🔲 Titre indiqué et soin convenable : schéma clair, propre, lisible, soigné
Solution

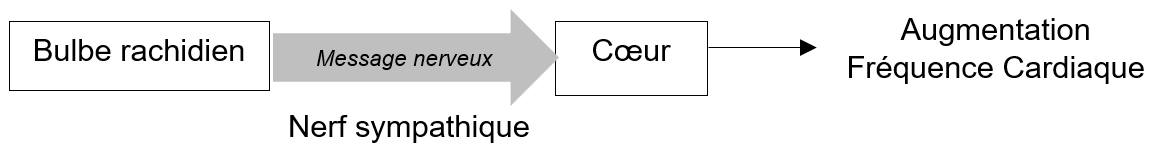

Schéma fonctionnel représentant la régulation de la fréquence cardiaque pendant l’effort
Ceci est une proposition de correction, il y a bien d’autres manières de faire !
