Construisons ensemble un schéma fonctionnel !
Exemple : Tutoriel
Imaginons que l’on souhaite représenter un schéma fonctionnel qui décrit la situation suivante :
Une baignoire fuit dans un seau qui finit par déborder.
-----

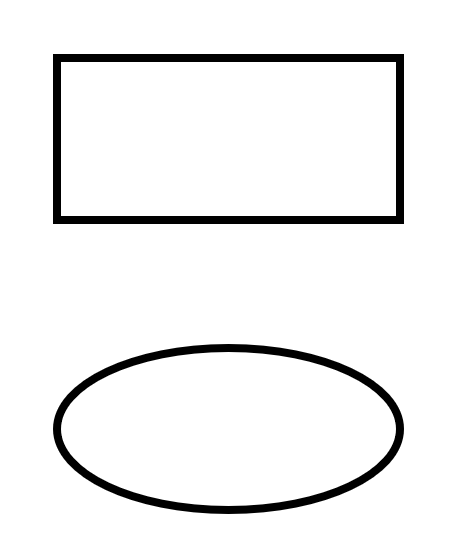

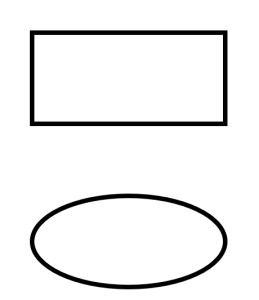

On repère les éléments importants dans cette situation : la baignoire, le seau. On les représente par des formes très simples : pas besoin de savoir dessiner une baignoire ou un seau !
-----

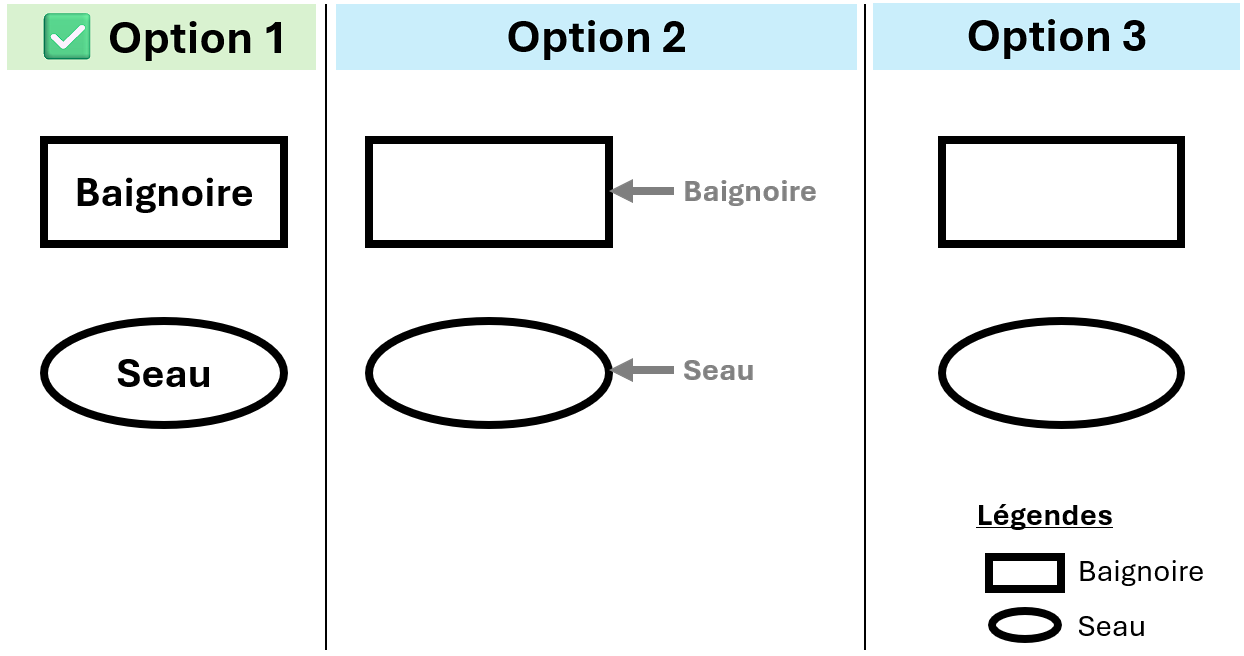

On légende ces deux éléments. on peut choisir différents types de légendes sur le schéma. Tout est autorisé. Dans cette situation, la manière la plus simple et la plus lisible est de légender directement à l’intérieur des formes.
-----
On repère le lien entre les deux éléments (la baignoire et le seau) : c’est ici la fuite d’eau.
La fuite a lieu de la baignoire vers le seau. On peut donc la représenter par une flèche qui part de la baignoire et qui va vers le seau.

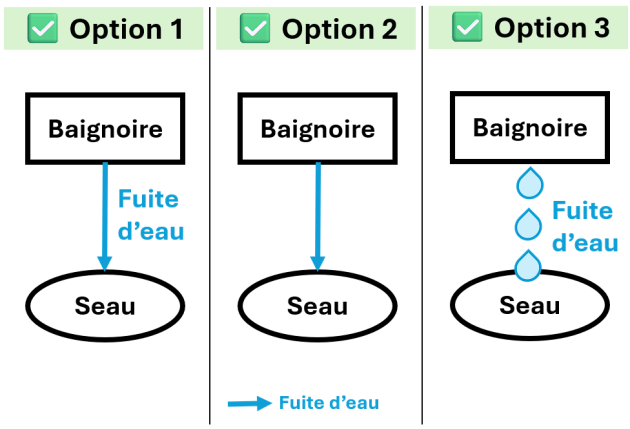

On légende ce lien. Il y a là encore plus options possibles !
-----

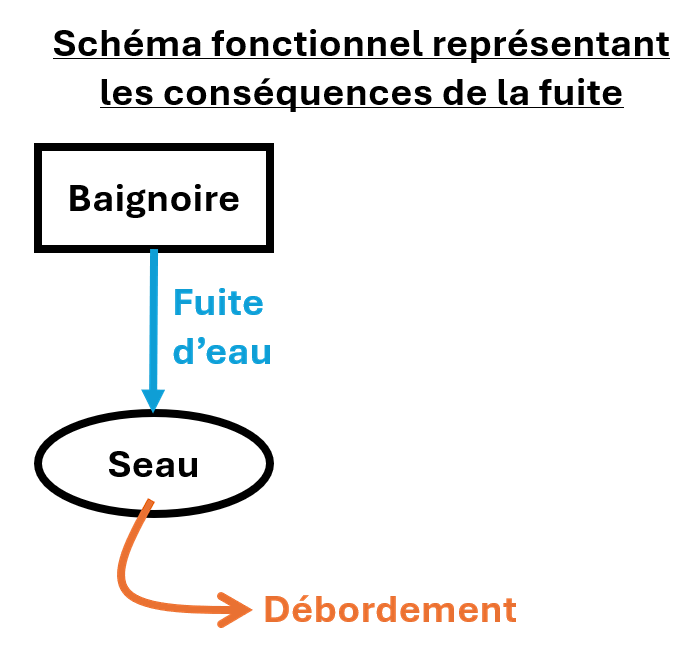

L’énoncé dit que le seau finit par déborder. On dessine ce lien de causalité en faisant une autre flèche.
On change la forme et la couleur de la flèche car il ne s’agit pas du même type de lien (si l’on avait mis une flèche bleue, cela aurait représenté une fuite, comme précédemment !).
On ajoute enfin un titre !
